Descrizione

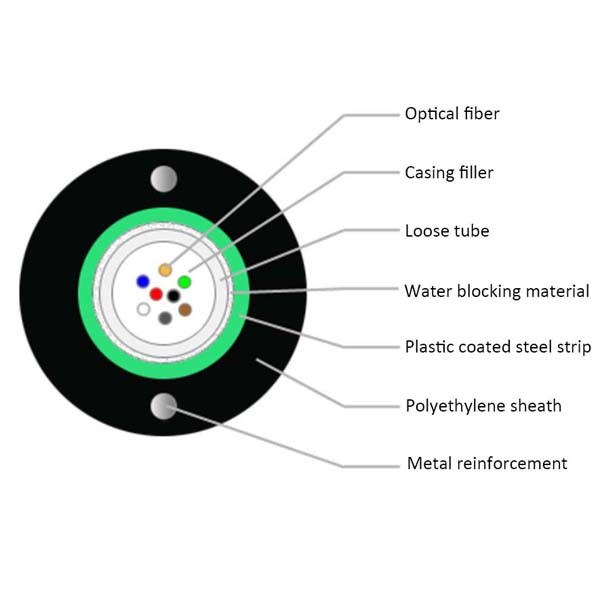

Il cavo a fibre ottiche di GYXTW è fatto della fibra ottica di 250μm in una manica materiale del pino del alto-modulo riempita di composto impermeabile. La tubatura sciolta è avvolta longitudinalmente con nastro adesivo d'acciaio rivestito di plastica su due lati (PSP). Il materiale barriera dell'acqua si aggiunge fra il nastro d'acciaio e la tubatura sciolta per assicurare la compattezza e la resistenza all'acqua longitudinale del cavo a fibre ottiche. Due fili di acciaio paralleli sono disposti da entrambi i lati e poi hanno espulso in una guaina del polietilene per formare il cavo.

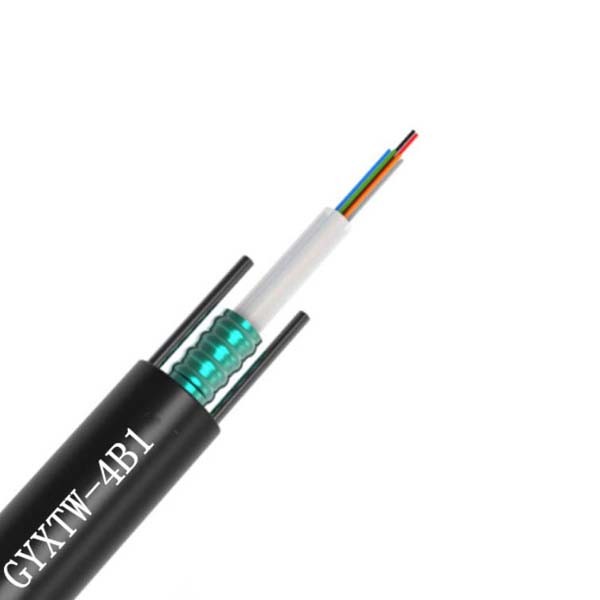

Singolo rivestimento della Uni-metropolitana corazzata/singolo cavo a fibre ottiche dell'armatura con le fibre disposte in tubo sciolto dell'amplificatore. Il centro del cavo è protetto con un'armatura e una copertura d'acciaio ondulate del nastro con un outjacket nero del polietilene. Due hanno incastonato il filo di acciaio per fornire la tensione di desiderio.
Costruzione del prodotto
| Fibra | 2-24 fibre, tubo Uni-sciolto ripieno di gel |
| Armatura | Nastro d'acciaio ondulato (PSP) |
| Membro di forza | Filo di acciaio incastonato |
| OuterJacket | Polietilene nero UV-e umidità-resistente (PE) |
Caratteristiche
1. di costruzione ripiena di gel della Uni-metropolitana per protezione superiore della fibra.
2. armorto di CST proteggere cavo da rodentattack e da danno meccanico.
3. ha incastonato il filo di acciaio per fornire la resistenza alla trazione desiderabile e per schiacciare la resistenza.
4. compatto, facile installare.
5. UV ed umidità-resistantdesign
Struttura e parametro del cavo
| Fibra conteggio |
Metropolitana diametro |
Filo di acciaio diametro |
Spessore della guaina (nominal*) |
Diametro esterno (nominale **) |
Peso (approssimativamente) |
| millimetro | millimetro | millimetro | millimetro | kg/km | |
| 6 | 2,5 | 1,0 | 2,3 | 8,4 | 73 |
| 12 | 3,0 | 1,0 | 2,3 | 8,9 | 81 |
Prestazione di fibra ottica cablata
La prestazione di fibra ottica cablata (Rec di ITU-T. G.652D)
| Oggetto | Specificazione |
| Tipo della fibra | Singolo modo |
| Materiale della fibra | Silice verniciata |
| Coefficiente di attenuazione @ 1310 nanometro @ 1383 nanometro @ 1550 nanometro @ 1625 nanometro |
≤ 0,36 dB/km ≤0.35 dB/km ≤0.22 dB/km ≤0.25 dB/km |
| Discontinuità del punto | dB del ≤ 0,05 |
| Lunghezza d'onda di taglio del cavo | ≤ 1260 nanometro |
| lunghezza d'onda della Zero-dispersione | 1300 ~ 1324 nanometro |
| pendio della Zero-dispersione | ≤0.092 ps/(² .km di nanometro) |
| Dispersione cromatica @ 1288 ~ 1339 nanometro @ 1271 ~ 1360 nanometro @ 1550 nanometro @ 1625 nanometro |
≤3.5 ps/(nanometro. chilometro) ≤5.3 ps/(nanometro. chilometro) ≤18 ps/(nanometro. chilometro) ≤22 ps/(nanometro. chilometro) |
| PMD | ½ di ≤0.2 ps/km |
| Diametro di campo di modo @ 1310 nanometro | (8.6~9.5) ±0.6 um |
| Il centro/errore placcato di concentricità | ≤0.6 um |
| Diametro del rivestimento | 125,0 ± 1 um |
| Non circolarità del rivestimento | ≤1.0% |
| Diametro ricoprente primario | 245 ± 10 um |
| Livello della prova di prova | 100 kpsi (=0.69 Gpa), 1% |
| Dipendenza di temperatura 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
Gamma di temperature di applicazione
| Gamma di temperatura di funzionamento | -40℃ a +60℃ |
| Gamma di temperature trasporto/di conservazione | -40℃ a +60℃ |
| Gamma di temperature dell'installazione | -20℃ a +50℃ |
